經過持續約月余的施工，南京黃埔科技大廈桔子水晶酒店熱水系統已接近尾聲。目前，系統也由公司自檢并完成初步調試，日趨完善。
首先，當然得感謝酒店投資人王磊總多年來對我及大正公司的無比信任！
雖然認識有多年了：因為王磊總是酒店經營的行家，而我也大言不慚自諭為酒店熱水專家了。所以，我們的結緣也就順理成章了。但一直以來，我們卻沒有過實質的合作。我只是幫助王總鎮江幾家酒店做過對于我并非難題的“舉手之勞”。而實則，王總這么多年來，一有機會就給我推介優質的客戶（后來這些客戶也與我成了朋友）、還做了不少優秀的案例（大都在上海和南京）。我是真心感激我們之間這種君子之交了。
所以，今年一開春、王總在剛拿到現在加盟的這家規模較大，檔次也高端的品牌酒店物業時、便給我來電，大概介紹了他這個項目的情況，還對我們相識多年卻無實質合作表示“歉意“。但對我的信任卻是堅定的，正如此次項目一落地便第一時間告知我并邀我看現場、拿方案----而我表達的除了感謝還是感謝：做熱水“生意“這么多年來，雖則服務過和正在服務中的各類項目有千余家，但我積累的核心客戶朋友卻只有一兩百人：我只在我所經營的項目的專業上花心事，極少甚至也不會在經營”人”這件事上動腦筋：本來我就少這根“筋”。認我的（這個“我“，如今也從當初的“小張”長大成“老張”了）朋友，從來不計較我的“惰性”，就這么一如既往的支持我、信賴我。
所以，衷心感謝這十多年來默默支持我、信任我，支持并信任大正節能的這些真心朋友！
三月九日第一次看現場。根據王總提供的相關信息及其本人對酒店熱水設備的理解與要求，我本著知無不言、言無不盡的坦誠，與王總等充分交流了目前條件下、酒店可實施的熱水設備運營形式：太陽能與空氣能聯供、太陽能與燃氣鍋爐聯供、太陽能與空氣能（只滿足春夏秋季配置）聯供+冬季采用相臨A座鍋爐供水和購買相臨A座鍋爐供水、即每天買水30噸四種方式。
----不是我給自己找麻煩、主動提出這么多的關于這個酒店的熱水設備可選擇方式，主要是在交流中，王總的諸多想法：他也是個實干家。而且，我做事向來很坦蕩：不一定我推的“太陽能+空氣能”集熱方式就是客戶最需求的方式、或者本案最適合安裝的。盡管我也堅持太空能集熱是目前最為節能供熱的方式之一。但，結合某些案例的安裝條件、實際狀況，太空能也不一定是客戶最適合的需求。所以，我確實是嚴謹?shù)貙F(xiàn)場勘察、并綜合王總提出的數據信息都較為科學地口頭給了他回答。我對大多數供熱形式都了解，而且都有實踐。
三月二十二日，書面的、成套的，以太空能為主、包括九日現場提出的這四種供熱形式的性價比對的綜合熱水建議案完成了。二十四，又是在酒店現場，我將方案詳細給解讀給王總及其他投資人了。
二十八日，針對王總需要的更精當、更具體的本案四種備選供熱方式性價比對數據，我又獨立做了較為嚴謹?shù)臄?shù)據呈送給王總。
之后的四五月份（我大都在新疆）,我更多的是通過電話交流解答王總關于本案熱水的各種咨詢:我都是耐心而盡我所知，毫無留存地相告之。
在這一過程中，有點是明確了：其它三種方案都被王總他們推翻了，還是我推崇的太空能熱水方案被王總最后敲定。
于是，我的建議就更加大度與明朗了：依據我呈報的方案中太空能預案為大綱、向同行業征詢更多的預案。
于是，王總過幾天即會將其他同行針對本案各個方面技術細節、總體配置、具體數據等等向我反饋，向我“質詢”我讓其發布的我的“基本案”的完善性與可靠性，及我的預案的每個細節能否值當行業的“敲打”。
于是，每次針對王總取至同行不同的、關于本案的議題，我都不厭其煩地給王總解釋我的相對應的、每一點設計初衷與實踐出處，也坦誠地告知同行某些帶給我的數據、某方面的技術細節可能讓本案熱水設計的更趨完美。兼收并蓄。當然，更多的是堅持我奉行的“大正節能”初心、這十多年的心得與專業自信。
以下為本案中幾點我堅持并最終落地實施的技術節點：
充分、可靠地發揮太陽能集熱的節能優勢。
結合本案的安裝條件，實則是很苛刻和困難重重的：在我從業十多年里，這個案子應是較特別的，尤其太陽能的安裝條件，根本不具備一塊完整的鋪裝面。酒店大樓由東朝西從頂層22樓、依次每下兩層即有一個錯層。每個錯層可滿足太陽能集熱器較規整鋪裝條件的也只有200-300平米。最終反復敲定的17層還得作為安裝熱泵及水箱等主設備安裝面。而王總對節能的太陽能系統情有獨鐘，給我們的要求就是：能裝多少則裝多少，而且是越多越好！
所以，四個不在一個高度的安裝面構成一個太陽能集熱系統。這是個技術挑戰。
在“競爭”這個項目的過程中，也有一家同行提出了一個看視宏偉的太陽能集熱器鋪裝計劃：由17層往上至19層再至21、直層頂層22層，采用稍大規格的方管為集熱器支架，將這四個面跨過每層的女兒墻、挑高（約5~6米）連成一個整的面，組成一個完整的集熱系統。單施工技術，雖則有難度，倒是可以實現的。但其忽略了一個重要的、也會讓這個計劃致命的產品特性：非承壓的常用太陽能集熱器工程聯箱的可耐受壓力也就0.5kpa左右。本案中，由17層至22層頂層屋面，相對落差約有15米。如此，若將此四個面連接成整面，17層的集熱器聯箱內承受的最大壓力可至1.5kpa以上。也就是說，這種鋪裝計劃是不可行的，太陽能集熱系統無法運行：聯箱會受壓爆裂的。
而且，集熱器支架高點在相應安裝面的高度都超過了6米，這樣的高度，無論是安裝集熱器部件、還是以后的售后，都是一個難題。
而我公司就認識到了本案太陽能集熱器的安裝條件的現狀 ，還清醒的認知非太陽能集熱器聯箱承壓的局限，所以，從未計劃過這樣大落差地將四個層面的集熱器組合成一個系統，而是有創造性地以每個錯層獨立配套一個集熱系統，再有機地將這四套系統組合成一個完整的大系統：當17層熱泵系統主水箱水位降低時，17層主水箱內補水的穩定機械信號傳遞給19層系統，由19層向17層提供等量的熱水。如此重復，再由21層系統提供等量熱水給19層，由22層向21層補給等量熱水。最后，由22層補水管路補充等量冷水。
如此循環往復。由于22層、21層、19層這三套集熱系統的水箱容量都較?。療崞鞯娜占療崮芰Χ汲^相應的水箱容量），當17層的熱水主供水水箱供水水量超過1噸時，19、21、22層的集熱水箱內的熱水都會被搬運到17層主供水箱，則19、21、22層集熱水箱內又充滿了新補入的相對低溫的自來水，每套系統在光照充分氣象條件下，很快會被加熱（集熱溫差大，遠超常規系統的3~5度溫差。集熱效率更高）。而17層的集熱系統為四個安裝面中集熱器數量較多的系統，上三層集熱系統內的熱水進入17層集熱水箱內（該水箱也為本案主水箱系統的初加熱水箱），再由17層集熱能力最強的系統將上三層補入的熱水升溫、再加熱。
我公司完成的這套太陽能集熱系統也是我們從業十多年來第一次設計施行的。初衷還是充分發揮太陽能集熱的高效、零能耗特性。而針對本案，還有一點重要的，穩定、可靠。
本案中，創造性地將一個太陽能集熱系統拆分成四個分系統，
其一，完全規避了同行設計的一個整系統中、聯箱耐受壓力過高而無法運行的致命風險，保持了每個獨立系統更高效集熱運轉；而且，相對于一個大循環系統，這種多系統的構成還有一個優勢，就是其中一個分系統的故障都不影響其它系統的獨立運行，從而還是保證本案太陽能集熱系統的穩定集熱、供熱。而不象一個大循環、只要哪一點有狀況了，整個系統也就可能癱瘓了。

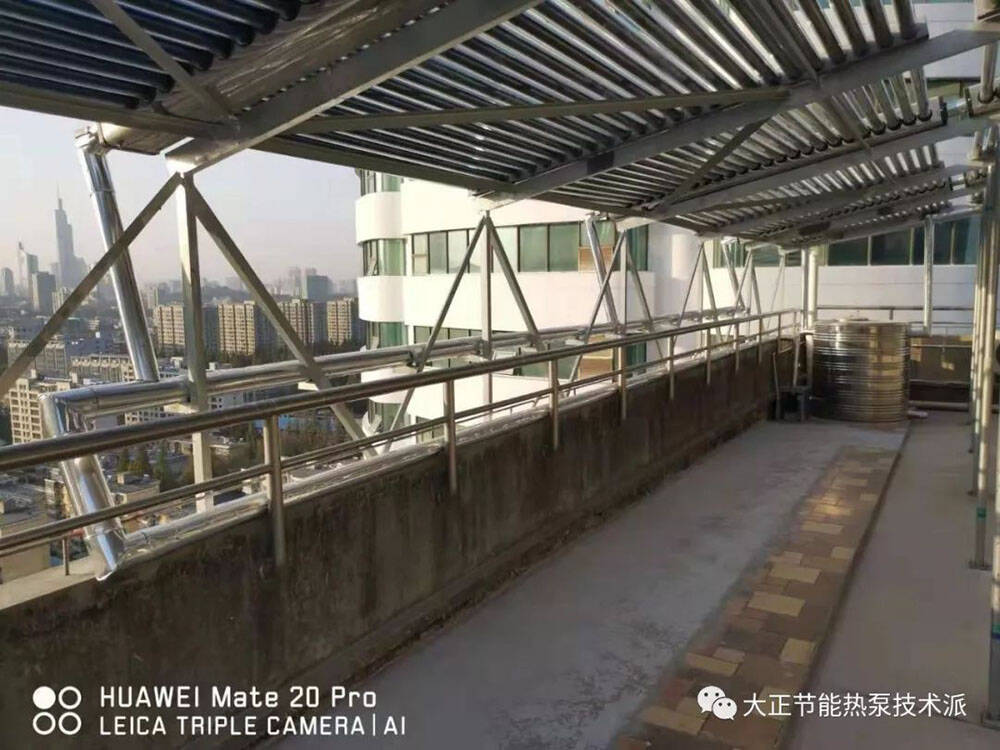

其二，在施工難度、施工安全及售后便利諸方面，均符合常規太陽能技術要求及特點，可行。我公司根據每層安裝面條件及客戶特別要求，就集熱器安裝高度都作了不同設計。（但肯定沒有只是一個大安裝面系統那種超六米的高度。）。每個系統現場焊接的、包括常規的4#角鋼、骨干多為8#、10#槽鋼和48#圓鋼組成的支架結構，與各安裝面的西墻、西女兒墻牢固結合，構成一個穩固、相對低重心的集熱器系統；
其三、根據相應安裝面采光條件，就每個系統的集熱器鋪裝方式也不拘一格：既有傳統的集熱器聯箱并聯連接的斜鋪方式，也有聯箱大串聯連接的平鋪方式，還有串聯加并聯的多種鋪裝方式。不拘一格。宗旨只有一個：穩定、專業、便利、實用。

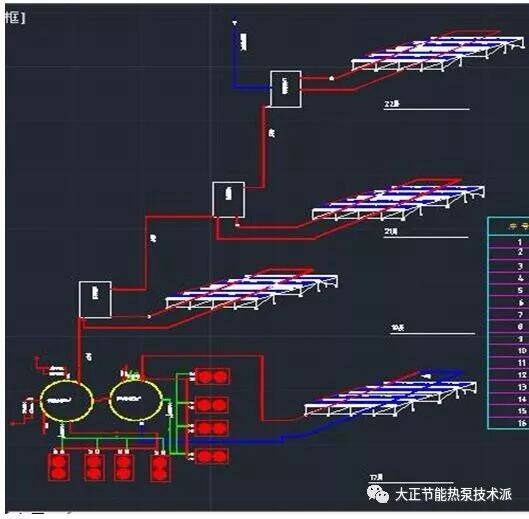

（以下為本案太陽能+熱泵系統原設計運行示意圖截圖）
主供熱水箱的分級加熱雙水箱系統
熱水主供水水箱是分兩只的（我見行業內通常也多將熱水箱分為兩只或多只的，但卻談不上、系統是分級加熱）。我公司大多數熱水采用多機組、或者采用多能源系統，都采用分級加熱的（對的。多機組的、單熱泵制熱的系統，熱泵機組也分為初加熱與恒溫加熱兩級或多級加熱）。
本案集熱系統雙水箱、分級加熱的設計思路說明：基于本案為較大型熱水加工系統，我們將通常設計中的單只集熱水箱改為初加熱（預熱）和恒溫(供熱)功能的的兩只熱水箱，熱水系統升級為分級加熱這種更加節能的形式。。
技術節點一，系統的自來水補水和熱水循環水（回水）都進初加熱水箱，
其一、這樣不至于因為補水或回水的低溫影響熱水端供水溫度的穩定。若為單水箱系統，后續補入的自來水或循環回水會和水箱內存留高溫的熱水沖混、降溫，而且，低溫的熱水會因為比重大沉在水箱底部，而熱水出水口一般都設在水箱中底部、會影響供水溫度的穩定。而雙水箱或多水箱便可有效避免這種情況發生；
其二、初加熱系統的熱泵機組會保持更高的能效比，系統將更加節能（省電）。如上運行示意圖所示，系統的自來水和回水都接入初加熱水箱（接口、包括機組的循環接口可連接在水箱中底部），熱泵工作的狀態是加工補入水箱的底部相對低溫自來水，基本制取的是25-400C之間的混合熱水，機組的能效比一直保持在高位（3.0-3.5之間），真正實現熱泵技術的節能優勢。而單水箱系統，機組加工的是新補入的自來水與水箱內存留的熱水混和而成的中溫熱水（45-500C之間），機組一直處在一個高溫高壓的工作狀態，能效比是很難超過3.0的，實現不了更大的節能。

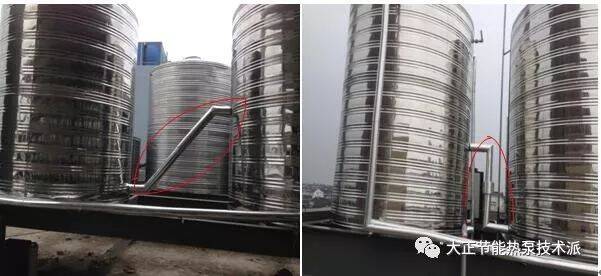

技術節點二，兩水箱之間的平衡連接，也非傳統的水平式管道連接，而是利用容器的U形原理，采用高出低進式連接：初加熱水箱內相對高溫的高水位熱水自高位進入下級加熱水箱低位（下級熱泵機組加工的也是相對低溫的熱水，也可以實現更多的節能），無需傳統的過水泵搬運兩水箱內的熱水：既穩定，又節能
（如下圖所示紅色所圈部分）
采用熱泵機組與主水箱容量的大比例配比，充分保證用水穩定
本案在初步設計中，我公司即將熱泵與水箱容量的配比加大，超過了華東地區1.5或2.0P:1T配比，而達到了3.0P:1.0T。包括王總在內，都對此配比“過大”提出異議，但我一直堅持初衷，并落實下來。
說句題外話，我對熱泵熱水行業內屢見不鮮的用“小馬拉大車”的短命招數來拼價格、歁客戶、傷行業這些下三濫做法，一直深惡痛絕，并嗤之以鼻。寧愿不接，也不茍同這種有違專業和技術的做法。堅守職業底線。
結合本案數據，
一）高標客房約180余間，華東地區熱泵類熱水系統、水箱容量得配套30-40噸之間。這么大份量，無疑增加了酒店大樓的結構承重負荷。故，綜合考慮，水箱容量，選型在基本用水量的70-80%,即25噸。最終選擇了兩只13噸、總容積在26噸圓柱形水箱。加上機組約3噸重量，本案熱水設備總的結構承重也不會超過30噸。
二）選擇了4臺20P、最終落地8臺10P常規熱泵作熱源配套也是作了預案的（用8而非4，相比8臺10P臺比4臺20P臺運行穩定的系統更高。雖則，安裝成本前者要比后者高不少。但我以為，供方花小錢，為需方保障一個省心，供方最終也心安）。
我們以冬季酒店滿負荷日需550C熱水量為35噸計。8臺10P熱泵機組，標準工況下產水量在6.5噸左右。冬季零度環溫下，其實際產水量在4.5噸左右。假設酒店在某種情況下，于2-3小時內消耗掉25噸水箱內存儲的熱水（相對于本案非會議型酒店用水，也很難出現這種集中用水概率），那么，本案熱泵在同一時間段的熱水補償能力也有9-10噸以上、即本案熱泵系統在2-3小時內的供水能力都能滿足或超過酒店日用水35噸的需求量。
以上兩點大概可以解釋本案關于機組與水箱的大配比設計初衷：也可以用兩個字本概括“穩定”。而與酒店王總的多次交流中，他對熱泵的印象有個令其特別糾結的一點就是：每年冬季，總有那么一兩次，他的配套了熱泵的酒店都會因為熱泵制熱能力衰減、化霜不徹底或相類故障，而影響了酒店正常運營（這些恐怕也是更多熱泵用戶的痛點吧）。我對他的這一苦惱，記憶深刻：作為一個資深熱泵人，這點難題都不能幫助信賴你的客戶排解，那還有臉在這扯什么！
那么，合理的熱泵選型與配套，不偷工減料，讓客戶明明白白投資。為什么要“用小”而不“用大”呢。更何況，現在的設備成本相較幾年前，都有降低。就本案來說，多個一臺20P、或兩臺10P常規熱泵，也才三四萬成本。而相對于客戶投資一家品牌酒店，動輒幾百萬、數千萬，我們這只就是酒店這桿壓稱的稱砣才幾萬、十幾萬，最多不過幾十萬。。?？蛻裘靼琢诉@點，他會為這幾萬而猶豫？
所以，本案熱泵機組的稍大配置，就是理解為“一用一備”也不為過。我想給王總在冬天無光照天氣里，他的酒店在熱泵獨立供水時，他也一直安心地喝茶。
酒店客房分多區供水的設計施工建議
關于酒店客房供水管路及供水方式的選擇，這其實不算是熱水供應商的業務范疇。但入行這么些年以來，為了做好水、也為了客戶能用到省心的水，我被裹挾著、脅迫著開始研究與水相關的其它技術支撐。因為相對于我的熱水設備，只要水溫穩定、供水泵組選型配置可靠合理，我的設備就是一個成套完善的設備。所以，客戶對用水的舒適體驗感是否到位，其實與我就沒多大關聯了。但，并沒有那么多省心與悠閑的美好留給我：客戶（酒店客人）在一遇到用水各個方面的體驗感不爽時，都會沒緣由地找到熱水的供應方、我這里。
再說句得罪人的話，懂得做水的水電施工方、或者裝修的設計方，真的不多見。碰到的多是自負、空洞、外行、不求甚解的平行單位或“大師傅”。當然，象政府采購項目、或者有專業設計的給排水圖的項目可能除外。
想要得到一個舒爽的酒店熱水體驗，配套一組合理、專業的室內供水管網體系也尤其重要：譬如室內冷熱水主供水管路的合理走向（立式還是橫向走向，管道的同程：管路走向及管徑的大小一致）、適當?shù)墓軓酱笮。ㄖ饘舆f進式變徑或在某個節點調壓），結合用水末端數量、用水末端排布走向（熱水支管路涉及到同程方式），管道保溫工藝（不止是熱水管路，有些區域室內外溫差過大的，冷水管路也需要做保溫設施）等等，都決定了供水的穩定與系統的節能。
回到本案?；谕蹩偟男湃?，他將酒店室內供水管路的施工規劃也交給我，并要我擔責。我也只好“能者多勞”了。
本案酒店客房共分17層，客房自5層依次達21層、共17層排布。最終確定了熱水設備放置在17層錯層平臺（原計劃放置在頂層22層樓面，因無法實施設備吊裝作業而改變）。為保證所有客房水壓及流量平衡、水溫穩定，我提供了冷熱水分區供水的思路：高區為17-21層；中區為11-16層；低區為5-10層。
其中熱水供水方式，高區由兩組（一用一備）較高揚程和流量的變頻泵組由17層往上直供至21層再往下分層供水；中區由兩組（一用一備）稍小揚程和流量的變頻泵組由16層往下至11層分層供水；低區由17層直達至10層、由10層向下至5層分層直接供水。在10層安裝一套調壓裝置。
而冷水供水分式（冷水生活水箱沿用原大樓安裝在22層電梯堡上的水箱）：高區一路管路由上往下分層供至17層；中區、低區由一路較大管徑由22層往下至16層分層至11層每層，再由10層往下分層至5層每層。在16層與10層各安裝兩套調壓裝置。
而每區冷熱水供水壓力，待設備安裝完畢、系統全面工作后調試才能取得。但基于這套完備的管路設計，供水穩定肯定是有保障的。
其它，第一次獨立施工較大噸位鋼梁基座
看小標題，便可窺見、這熱水做的，我都成了全方位專家了。
而我給客戶的相關冷熱水設備承重基座草案，也還是符合鋼結構設計規范的。當然，我是沒有這個設計資質的。

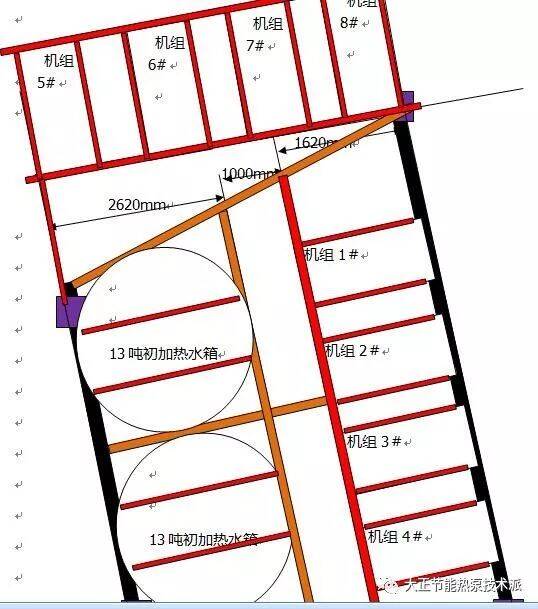

附1、本案熱水設備承重基座草案（見插圖）
附2、本案熱水設備承重基座施工方法：
1、以現場確定位置的四個梯形承重柱(圖中紫色部分，柱頭截面長*寬約為500*500mm。）構成整個基座的承重面（在相應承重柱所在樓面破拆，找出四承重柱頭完整截面?？紤]本案安裝在基座上的水箱等設備之上，尚需安裝太陽能集熱器?；惭b相對于樓面高度不能過高，所以建議直接用工字鋼代替砼柱體，墊于四只柱頭上，并找平，用20mm厚鋼板平鋪）。
2、以上兩支主承重梁擬采用56#工字鋼（圖中黑粗部分），長度待現場實測確定；中間四支輔梁（放置水箱及機組，圖中橙色部分）采用36#工字鋼,長度為現場實測數據。
3、兩只13噸熱水箱、四臺機組放置位置，分別采用14#槽鋼、0.5米左右一檔加密，并在整個基座面鋪設0.3mm鐵板并與鋼梁焊接成整體。
見上，“紙上得來終覺淺，絕知此事要躬行”。如此大的規格的工字鋼的定位、焊接，對我們來說都是一個挑戰。但幸運的是，我們的施工團隊克服了種種困難，一個一個都解決了，并且，還是規范了完成了基座的施工。
又其它，熱水補水方式除了由高往低逐層疊加補入加熱后的自來水外，還在17層主水箱備用了一路自來水水路，以防太陽能系統出現售后時，啟用備用水路，保證酒店用水正常。

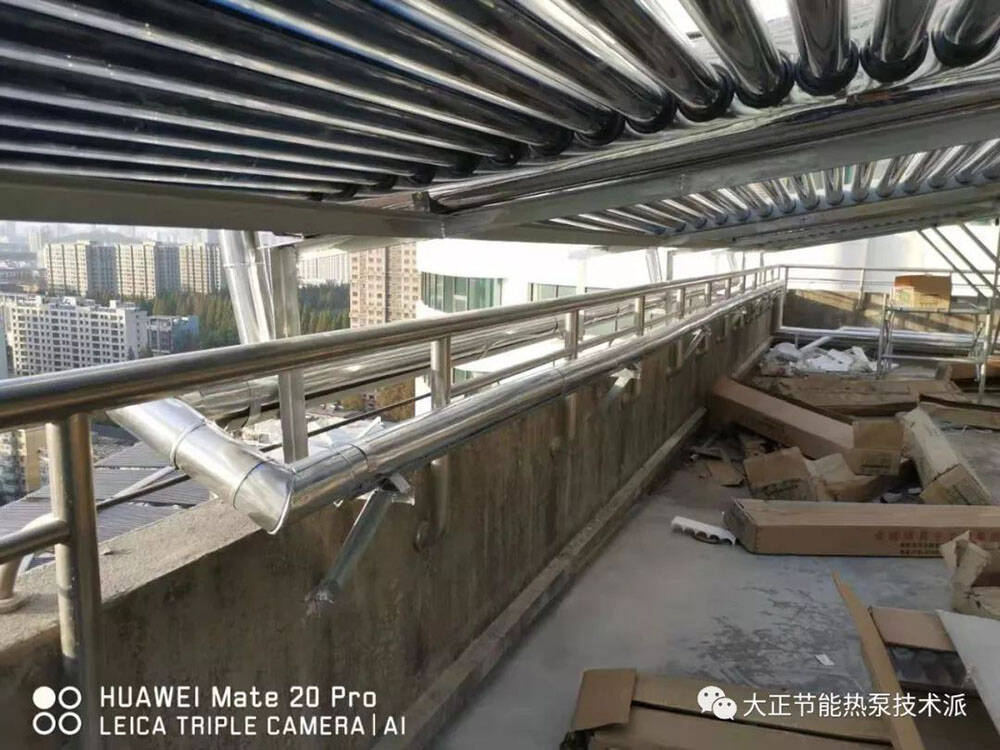

又其它，說的這么多，最終還是必須施工團隊嚴謹而一絲不茍去落實去執行：管路橫平豎直，有支撐，內包橡塑管，外包機械制作鋁皮；電器落地有支架，加減震加遮陽；配置有主有輔（有備胎）。。。細節決定品質。
有一點，我也不同于他人。我的施工隊伍都是公司這么多年自己培養的，也從不將活計外包給他人。我認為，惟其如此，企業人的初心才能更好地、不打折扣地去執行下去。所謂，“方正于心，誠篤為人”：大正的初心。
而熱泵行業里的一個共識（我卻認為它是浮淺和無知的）：都說，熱水沒什么技術含量。一臺機組，一只水箱，兩只泵。。。就是這么簡單！甚至，我看有幾家做水箱的、也有做熱泵的廠家，他們都推出了一種成套熱水系統。就是那么簡單：一臺機組，一只水箱，幾只水泵。。。
浮淺！
我以為：
----水箱的各種功能開口位置及高度（決定系統供水的穩定與熱泵系統的節能）;
----水泵的選型（循環泵的選型決定機組運行的能效與使用壽命；熱水增壓泵的選型決定供水流量及壓力的平衡）；
----補水方式及補水管路接入點的選擇（決定供水及供水水溫的穩定、機組運行能效高低）；
----回水方式的選擇（決定供水水路中熱水出水時間的長短、熱水循環回水給系統增加的能耗的高低）；
----水箱等大件的選擇（決定水箱有效容積的大小和熱水水溫溫降的頻率）；
----管道、閥門、保溫材料工藝的選擇（決定工程的品質好壞、系統的維修頻率高低、節能效率的大小等）
從業十多年來，我堅持專業只做熱水（包括熱水的延展項目）這一初心，在專業上深耕，安于寂寞，不慕繁華，我對只能吐槽自己這份愚昧了：我也不愿背什么“張總”虛名，若是能被客戶尊稱一聲“張工”就足矣。
回過來，卻要最最致敬如王磊王總這幫長久信賴和支持我的朋友們??！
惟有你們的信任，我才能堅持這份自信。
2019年十一于繁雜的雙十一閑記
